Guide Complet : Comment Choisir et Poser un Caisson Isolbox ?
Sommaire 10 parties
- Qu’est-ce qu’un caisson Isolbox ?
- Dimensions de l’Isolbox 25, 30 et 35
- Quelle taille d’Isolbox choisir ?
- Comment poser un Isolbox, étape par étape
- Les erreurs qui font fléchir ou fissurer un caisson
- Isolbox ou cache-rideau en béton : ce qui change
- Vidéo : la pose d’un Isolbox sur un chantier Rifaa
- Liste des matériaux pour poser un Isolbox
- De quoi dépend le prix d’un Isolbox posé ?
- Questions fréquentes
L’Isolbox est un caisson isolant en polystyrène haute densité qui remplace le cache-rideau en béton au-dessus d’une fenêtre à volet roulant. Le chiffre du modèle (25, 30 ou 35) correspond à sa largeur et à sa hauteur hors tout, en centimètres. Il se pose de niveau, étayé, sous un linteau en béton armé, car il n’est pas porteur.
En bref
- Isolbox 25 : 254 × 256 mm hors tout · Isolbox 30 : 300 × 300 mm · Isolbox 35 : 350 × 350 mm (tableau du fabricant).
- La taille se choisit pour que le volet enroulé tienne dans l’espace intérieur du caisson.
- Le caisson n’est pas porteur : un linteau en béton armé est obligatoire au-dessus.
- Au-delà de 1,50 m de largeur, le fabricant impose un étai au centre pendant le coulage.
- La face du caisson s’enduit sur un grillage qui déborde d’au moins 15 cm, contre les fissures.
Ce guide fait partie de notre guide de l’isolation thermique d’une maison au Maroc. Les caissons et les produits de pose sont dans notre rayon isolation et plaques, livrés partout au Maroc.
Qu’est-ce qu’un caisson Isolbox ?
L’Isolbox est un coffre de volet roulant préfabriqué, posé au-dessus de la fenêtre pendant le gros œuvre. Il prend la place du cache-rideau en béton ou en maçonnerie. Il est distribué au Maroc par la société Isolbox, installée à Casablanca depuis 2013.
Selon le fabricant, le corps est en Styropor, un polystyrène expansé de 35 kg/m³, classé B en réaction au feu. Une armature en treillis d’acier galvanisé de 4 mm et deux profilés en aluminium sont pris dans le polystyrène au moulage. Le dessus porte des rainures en queue d’aronde pour accrocher le béton du linteau.
Les joues latérales sont en plastique ABS moulé. La joue débordante se remplit de béton : c’est elle qui transmet au mur les efforts de l’axe du volet. Une sous-face en PVC, en option, ferme le dessous et permet d’ouvrir le coffre pour introduire, entretenir ou remplacer le volet.
Dimensions de l’Isolbox 25, 30 et 35
Le tableau publié par Isolbox donne huit cotes par modèle, en millimètres. Les quatre qui comptent sur le chantier sont la largeur et la hauteur hors tout, puis la largeur et la hauteur intérieures, où s’enroule le volet.
| Modèle | Hors tout (A × B) | Intérieur (D × G) | Dessus (H) | Pieds (E / F) |
|---|---|---|---|---|
| Isolbox 25 | 254 × 256 mm | 196 × 230 mm | 26 mm | 27 / 31 mm |
| Isolbox 30 | 300 × 300 mm | 242 × 268 mm | 32 mm | 27 / 31 mm |
| Isolbox 35 | 350 × 350 mm | 290 × 318 mm | 32 mm | 27 / 33 mm |
Les cotes se recoupent : pour l’Isolbox 30, 27 + 242 + 31 = 300 mm de largeur, et 268 + 32 = 300 mm de hauteur. Le tableau du fabricant s’arrête à l’Isolbox 35. Pour l’Isolbox 40, demandez-nous les cotes exactes avant de réserver l’ouverture.
Quelle taille d’Isolbox choisir ?
La bonne taille est celle dont l’espace intérieur contient le volet une fois enroulé. Plus une fenêtre est haute, plus le tablier enroulé est gros. Le diamètre d’enroulement dépend aussi de la lame choisie par le menuisier.
Demandez donc au menuisier aluminium le diamètre d’enroulement de votre volet, avant de commander. Comparez-le ensuite à l’espace intérieur du tableau : 196 × 230 mm pour l’Isolbox 25, 242 × 268 mm pour l’Isolbox 30, 290 × 318 mm pour l’Isolbox 35. Le moteur tubulaire se loge dans l’axe du volet, à l’intérieur du caisson.
Notre conseil : commandez tous les caissons d’un même étage en une fois, avec la liste des baies (largeur et hauteur de chaque fenêtre). Votre menuisier et le coffreur travaillent alors sur les mêmes cotes.
Comment poser un Isolbox, étape par étape
Les étapes ci-dessous suivent les instructions de pose d’Isolbox. Les précisions de notre ingénieur viennent de sa vidéo de chantier.
- Préparer l’assise. Montez les jambages jusqu’au niveau prévu, puis posez un lit de mortier de niveau. Les joues du caisson portent les charges du volet : elles doivent reposer sur des surfaces dures, planes et de niveau.
- Orienter et caler le caisson. Placez la paroi la plus épaisse côté intérieur : c’est celle dont le rail en aluminium porte la mesure de l’Isolbox. Centrez le caisson sur l’axe de la fenêtre et mettez-le de niveau dans les deux sens.
- Étayer. Au-delà de 1,50 m de largeur, le fabricant impose un étai au centre pendant le coulage, pour éviter le fléchissement. Notre ingénieur place un madrier sous le caisson et sous le rail, quelle que soit la largeur.
- Passer la réservation électrique. Faites passer la gaine du moteur par la joue latérale, dans le cercle prévu à cet effet.
- Ferrailler et couler le linteau. Le schéma du fabricant réserve, aux extrémités, un espace à remplir de béton d’au moins 6 cm. Notre ingénieur laisse 7 cm, coulés en continu d’un côté à l’autre, avec 3 barres de 8 mm et des épingles.
- Attendre avant de décoffrer. Laissez au béton le temps de prendre avant de retirer l’étai. Retiré trop tôt, le caisson garde une flèche au centre.
- Enduire sur grillage. Passez un gobetis d’accrochage, puis une couche de mortier qui noie un grillage sur toute la face du caisson. Le grillage doit déborder d’au moins 15 cm autour du caisson. Terminez par l’enduit de finition.
« Le plastique seul ne peut pas porter le caisson et le rail. Cette partie est faite pour être remplie de béton. »
Notre ingénieur, sur un chantier de pose d’Isolbox (traduit du darija)
Pour l’armature du linteau, utilisez du fer à béton pour armatures en barres de 8 mm, avec des épingles.
Les erreurs qui font fléchir ou fissurer un caisson
Erreur fréquente : ne pas remplir de béton la partie prévue pour lui. Notre ingénieur la voit souvent sur les chantiers. Le polystyrène ne porte rien : le fabricant rappelle que l’Isolbox « n’est pas un élément porteur » et qu’un linteau est obligatoire.
- Pas d’étai. Le caisson fléchit sous le poids du béton frais. Au décoffrage, la hauteur au centre n’est plus la même qu’aux rives : c’est la flèche.
- Assise irrégulière. Les joues portent les charges du volet : le fabricant exige qu’elles reposent sur des surfaces dures, planes et de niveau.
- Caisson posé à l’envers. La paroi épaisse doit être côté intérieur, pour l’isolation.
- Enduit sans grillage. Sans grillage débordant d’au moins 15 cm, l’enduit fissure au droit du caisson. Un grillage fibre de verre anti-fissure se noie dans la couche de mortier.
Notre ingénieur résume l’enjeu en une phrase : « Au début, je n’avais pas confiance. Bien posés, ces caissons sont meilleurs que les coffres maçonnés. »
Isolbox ou cache-rideau en béton : ce qui change
| Point | Caisson Isolbox | Cache-rideau en béton |
|---|---|---|
| Fabrication | Préfabriqué, posé tel quel | Coffré et coulé sur place |
| Poids | Léger : un seul ouvrier pour la pose, selon le fabricant | Lourd, coffrage complet |
| Isolation | Polystyrène de conductivité 0,035 W/(m·K) | Béton, sans isolant |
| Accès au volet | Par la sous-face démontable (option) | Selon la trappe prévue |
| Point de vigilance | Étai, béton dans les joues, linteau, enduit grillagé | Coffrage et ferraillage du coffre |
Côté performances, Isolbox annonce pour son coffre un coefficient Uc de 1,533 W/m²·K, calculé selon la norme EN ISO 10077-2. Les essais de l’institut allemand ift Rosenheim donnent une isolation acoustique de 48 dB volet relevé et de 50 dB volet baissé.
Ces valeurs sont celles du fabricant, mesurées en laboratoire. Sur le chantier, elles dépendent aussi de la qualité de la pose et des joints autour de la menuiserie.

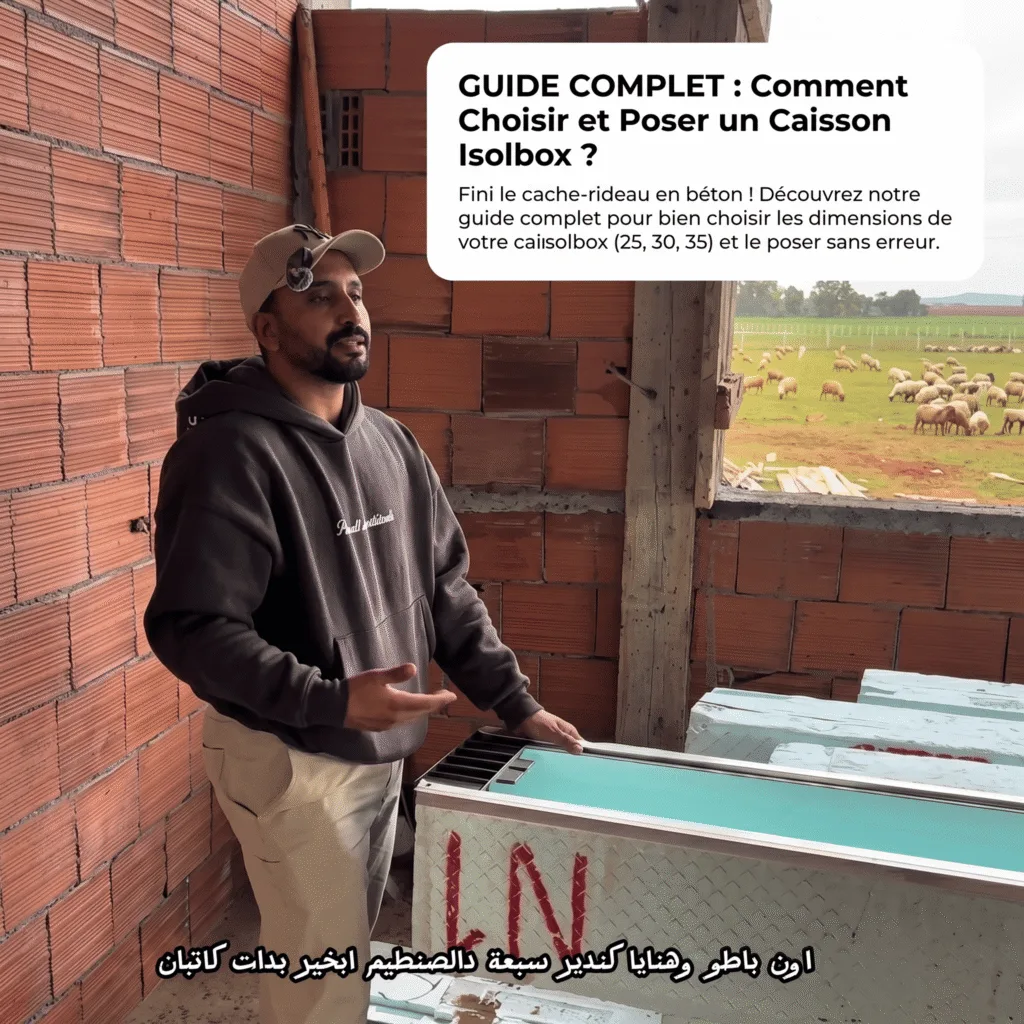

Vidéo : la pose d’un Isolbox sur un chantier Rifaa
Notre ingénieur explique, en darija, comment il remplit et étaie un Isolbox sur un chantier. Le résumé est sous la vidéo.
- 0:00 : les parties à couler en béton, et pourquoi il prévoit 7 cm au lieu de 4 cm.
- 0:30 : l’emplacement du moteur, et l’erreur fréquente du béton oublié.
- 1:00 : le renfort en 3 barres de 8 mm, et le risque de flèche.
- 1:30 : sa méthode avec un madrier sous le caisson, puis le décoffrage.
Liste des matériaux pour poser un Isolbox
Voici ce qu’il faut pour une baie, dans l’ordre des étapes. Envoyez-nous la liste de vos fenêtres pour le calcul.
| Produit | Rôle | Quantité indicative |
|---|---|---|
| Isolbox 25, 30, 35 ou 40 | Caisson du volet roulant | Un par baie, à la longueur de la baie |
| Fer à béton T8 à T16 | Armature du linteau (3 barres de 8 mm et épingles chez notre ingénieur) | Selon la longueur des baies |
| Ciment CPJ 45 | Béton du linteau et des joues, mortier d’assise | Selon le volume de béton, calcul sur WhatsApp |
| Grillage Fibre de Verre | Enduit de la face du caisson, débord de 15 cm minimum | Face du caisson + 15 cm de chaque côté |
De quoi dépend le prix d’un Isolbox posé ?
Le prix dépend d’abord du modèle et de la longueur de chaque caisson, donc du nombre et de la largeur de vos baies. La sous-face en PVC est une option, comme la motorisation du volet.
Il faut ajouter le béton et l’acier du linteau, l’étaiement et l’enduit grillagé. Pour un devis, envoyez-nous sur WhatsApp la liste des fenêtres avec leur largeur et leur hauteur. Pour la construction elle-même, voyez notre service de gros œuvre.
Questions fréquentes
L’Isolbox est-il porteur ?
Non. Le fabricant écrit que l’Isolbox « n’est pas un élément porteur » : un linteau en béton armé est obligatoire au-dessus, sauf si le poids à supporter est négligeable.
Que veut dire le chiffre 25, 30 ou 35 ?
Il donne la taille hors tout du caisson en centimètres : 254 × 256 mm pour l’Isolbox 25, 300 × 300 mm pour le 30 et 350 × 350 mm pour le 35.
Faut-il étayer un Isolbox ?
Oui au-delà de 1,50 m de largeur : le fabricant impose un étai au centre pendant le coulage. Notre ingénieur pose un madrier sous chaque caisson et attend la prise du béton avant de décoffrer.
Comment éviter les fissures autour du caisson ?
Enduisez la face du caisson sur un gobetis, puis noyez un grillage dans la couche de mortier, en débordant d’au moins 15 cm autour. Selon le fabricant, la joue remplie de béton évite aussi les fissures verticales.
Où passe le câble du moteur ?
Par la joue latérale, dans le cercle prévu pour la réservation électrique. Le menuisier aluminium installe ensuite le moteur dans le caisson.
Envoyez la liste de vos fenêtres (largeur et hauteur) : nous vous indiquons le bon Isolbox pour chaque baie.
